SMC电磁阀的导线引出方式

SMC电磁阀的导线引出方式

大家知道,选择电磁阀的过程中,有一个选择电气规格的步骤,包括电磁铁线圈的电压、电流以及导线的引出方式等。导线引出方式要求方便、可靠,方便是指安装和更换电磁阀时能迅速进行,可靠是指接头处不能有绝缘不良、通电不良的现象。SMC为电磁阀导线引出方式提供了丰富的选型,下面就最常见的形式作一个简要的总结。

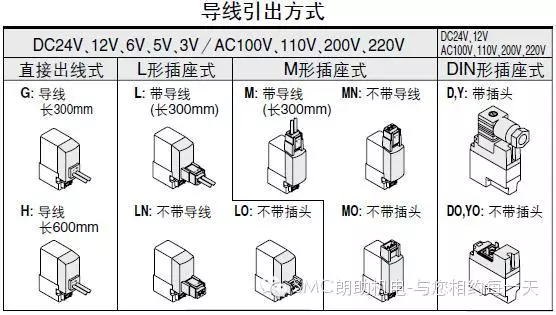

SMC不同系列电磁阀的导线引出方式可能不同,同一系列也会有多种导线引出方式选择。一般情况下,小型电磁阀的导线引出方式采用直接出线式、LM插座式,大型电磁阀采用直接出线式和DIN插座式。如下图所示。

直接出线式:从电磁阀的电磁铁线圈引出导线,直接与外部端子接线,导线的长度有300mm600mm可选,如图中GH型所示。

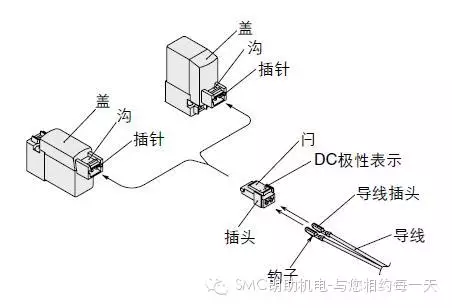

LM插座式:2者的区别主要在于插头的方向不同,见上图L型和M型。插座操作过程如下图所示,用手指夹住栓和插头体,将其笔直地插入插针上,栓爪伸入盖的凹沟内便锁住。用拇指压下栓,便可从凹沟内向外拔出插头。

LM插座式的导线标准长度为300mm,也可以定制多种长度,还可以选择不带导线或插头的形式。

DIN插座式:这是符合德国DIN标准设计的电气配线用端子,装在电磁阀内部,如下图所示。松开固定螺钉,把插头从电磁阀端子台上拔出来,然后用一字旋具插入接线块底部的缺口处向上推,使接线块与插头盒(罩)分离开。松开接线块上的端子螺钉,把导线的芯线插入,然后重新固紧端子螺钉。DIN插座式也有不带插头的选型。


如想了解更详细的信息,欢迎咨询。
