SMC的无触点式磁性开关

SMC的无触点式磁性开关

大家知道,常用的磁性开关包括有触点式和无触点式两种。有触点式磁性开关通过舌簧片上触点的开闭,控制回路的通断。无触点式磁性开关则是利用半导体特性加上放大回路构成的开关形式,又称为固态电子式型磁性开关。

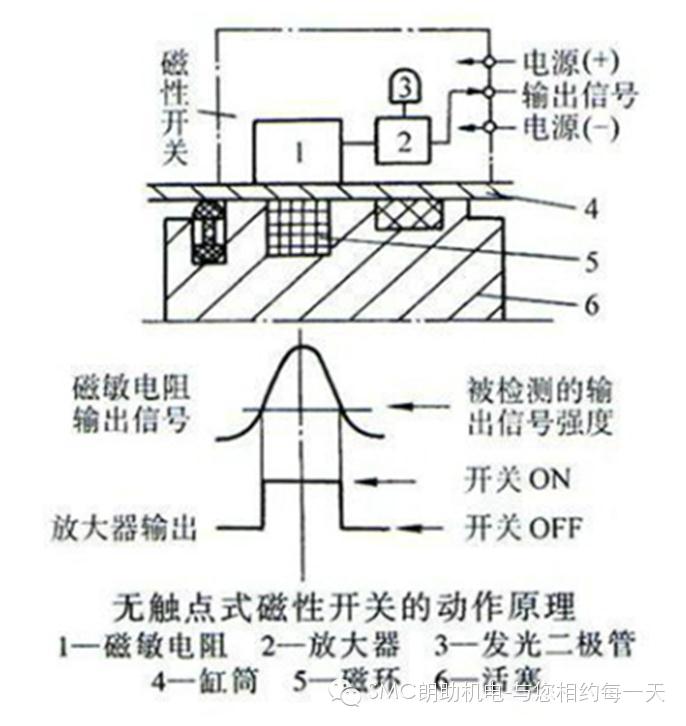

无触点式磁性开关的结构原理如下图所示。在磁性开关内,有一磁敏电阻作为磁电转换元件。磁敏电阻是由对温度变化不敏感的、对磁场变化相当敏感的强磁性合金薄膜制成的。当磁性开关进入永久磁铁的磁场内时,磁敏电阻输出一个波峰信号,此波峰信号经放大器处理,转换成磁性开关的通断信号。

相比于有触点式磁性开关,无触点式磁性开关内无可动部件,通常具有以下优点:寿命是半永久的;不容易受感性负载的影响(有触点式磁性开关经常需要配合触电保护盒使用);动作时间短(在1ms以下)、频率高,适合需开关高频动作的场合;耐冲击,可达1000m/s^2,等等。此外,无触点式磁性开关提供有丰富的功能选项,例如,二色指示型、带诊断输出的二色指示型、耐水性强的二色指示型、耐强磁场的二色指示型和有延时功能型,等等。

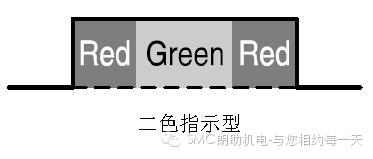

二色指示型磁性开关,在最适合的安装位置用绿灯显示,在其余动作范围用红灯显示;当磁性开关在使用中发生位置偏移时,带诊断输出的磁性开关可以输出异常信号,以便对开关位置进行调整;耐水型比普通型的耐水性能提高10倍,可用于冷却液的环境中;耐强磁场型的可以在交流焊机电流小于16000A的环境中工作;有延时功能型是内置延时断功能,使磁性开关的检出时间延长200ms,以保证开关信号接通时间足以使程序中的电磁阀或者其它负载被切换,可用于高速气缸的中间位置的检出。


如想了解更详细的信息,欢迎咨询。
