气动系统选型实例

气动系统选型实例

我们平时在与客户打交道时,接触到的工程师大多有机械背景,对于他们而言,气缸的选型一般不是问题,气缸选型更多的是一个机械问题。然而气缸选定之后,控制系统元件的选择往往会让他们犯难。我们处理的客户咨询中,这种情况的占比很高。事实上,如果从理论上讲,为气缸选择控制系统是一件比较复杂的事情,要先根据气缸的缸径和理论基准速度等参数,计算出气缸的充放气回路的合成有效截面积S值,然后要保证整个回路的合成有效截面积S值与此匹配。然而,SMC关于选型的基础工作做得非常好,将复杂的S值匹配工作变成了简单的查表工作,即便是刚接触气动系统的人员,也可以轻松完成这个选型。下面就以一个实际的例子加以说明。

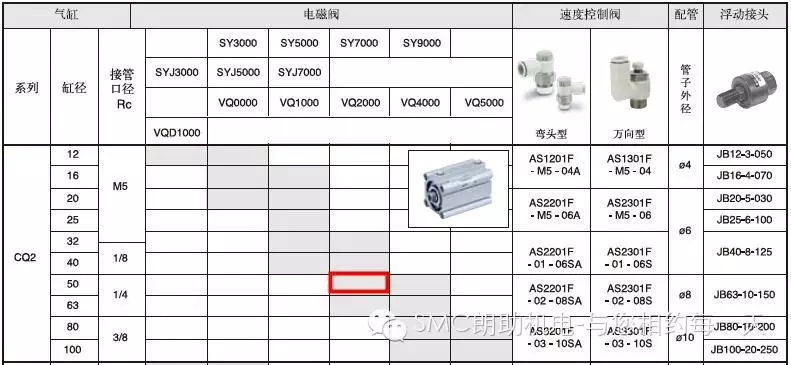

例子非常简单,用户选择好的气缸是SMC的CDQ2A50-150DCZ(缸体通口的接管尺寸为Rc1/4),气缸作简单的直线往复运动,没有什么特殊的要求,要求选择控制元件。选型最简单的方法就是直接查表了,如下表所示,红色框起来的单元格指示选择SY7000系列电磁阀,配套的速度控制阀选择了AS2201F-02-08SA。

下面继续确定SY7000系列电磁阀的机能、接口尺寸、电气配线形式等规格。我们推荐了2位单电控的SY7120(系列内成本最低),电气配线根据客户的要求选择了L型插座24VDC的形式,A、B通口选择了φ8mm快换接头形式,为了方便客户安装使用,又向用户推荐了脚座式托架,最后得到的订货型号是:SY7120-5LD-C8-F1。

速度控制阀AS2201F-02-08SA为排气节流,接管口径为R1/4,直接拧入气缸缸体上的通口中(Rc1/4),阀的另一端为φ8mm快换接头。这样,可以使用SMC的T0806(内φ6外φ8mm)规格的气管连接电磁阀和速度控制阀。


最后是电磁阀的P口接管问题,查资料知SY7120的P口接管尺寸为1/4,故可选择KQ2H08-02AS型号的直通型快换接头,一端拧入阀体的P口,另一端接T0806气管。


选型完毕,就这么简单!


如想了解更详细的信息,欢迎咨询。
